火箭全程模拟软件(含源码)

为大家介绍一款结合了用户交互和科学计算的火箭全程模拟软件（MATLAB App），为航天爱好者、教育工作者和学生设计，帮助理解和分析模型火箭的发射、飞行及降落过程。通过精心设计的用户界面，用户可以输入和调整一系列火箭和飞行参数，观察这些变化如何实时影响火箭的轨迹。

关注本公众号后，回复”火箭全程模拟软件”即可免费获取，笔者使用MATLAB2024a完成运行

软件主要功能和特点包括：

• 火箭配置设定：允许用户设置包括火箭横截面积、质量、阻力系数、燃料质量和总冲量等核心物理参数。
• 降落伞模拟：提供降落伞的选项，包括是否部署降落伞、降落伞展开时间、阻力系数以及伞罩负载系数，使用户能够模拟并理解降落伞对飞行动态的影响。
• 基础物理参数输入：输入空气密度、重力加速度、风速和风向等环境参数，来更准确地模拟实际飞行条件。
• 发射方向控制：用户可以指定火箭的发射角度，包括水平面内的角度和与垂直方向的夹角，为火箭的初始飞行轨迹设定方向。
• 实时图形输出：通过图表直观展示火箭的飞行轨迹、速度和高度随时间的变化关系，以及最终的着陆点。

主要参数定义（不含降落伞）

1. 'Area of longitudinal section of aircraft/m^{2}':
• 指火箭纵截面的面积，影响气体流经火箭表面时的阻力，对火箭动力学性能有重要影响。
2. 'Constant Mass':
• 火箭的恒定部分的质量，不包括燃料。这是火箭结构和有效载荷的总质量。
3. 'Coefficient of fuselage resistance (Cd)':
• 阻力系数，一个无量纲系数，用于描述物体与流体的相互作用，影响阻力的大小。
4. 'Injection time/s':
• 指火箭推进剂的注入或燃烧时间，影响火箭能达到的最大速度和高度。
5. 'Fuel mass at ignition':
• 发动机点火时的燃料质量。
6. 'Total Impulse/N*sec':
• 总冲量，火箭发动机推进剂在完全燃烧后产生的动量，是推力和燃烧时间的乘积。
7. 'Fuel mass at end of burn':
• 燃烧结束时剩余的燃料质量。
8. 'Cross-sectional area of fuselage/m^{2}':
• 指火箭横截面的面积，直接影响空气阻力。
9. 'Weight unit setting':
• 用户可选择质量单位（如千克或克），影响显示的质量数值。
10. 'Parachute on':
• 选择是否使用降落伞。
11. 'Time to parachute deployment/s':
• 降落伞展开的时间，通常在火箭开始下降阶段。
12. 'Projected area of parachute/m^{2}':
• 降落伞展开后的有效面积，影响降落速度。
13. 'Resistance coefficient of parachute (Cd)':
• 降落伞的阻力系数，类似于火箭本体的阻力系数。
14. 'Parachute canopy load coefficient (Cxo)':
• 降落伞伞罩的负载系数，可能与降落伞的设计和材料有关。
15. 'Air Density/kgm^{-3}':
• 空气密度，影响火箭的阻力和降落伞性能。
16. 'Gravitational acceleration':
• 重力加速度，地球重力对物体的加速度。
17. 'Wind velocity/ms^{-1}':
• 风速，影响火箭的飞行轨迹和降落伞阶段的飞行路径。
18. 'Wind direction/deg':
• 风向，以度为单位，表明风从哪个方向吹来。
19. 'Wind impact':
• 风的影响度，可能表示风在模拟中的随机性或不确定性。
20. 'Launch direction \theta/deg':
• 发射方向的θ角，表示火箭与水平面的夹角。
21. 'Launch direction \phi/deg':
• 发射方向的φ角，表示火箭在水平面内的发射方向。
22. 'Wind velocity'
• 风速
23. 'Wind direction''
• 风向
24. 'Wind impact'
• 风的影响系数

仿真演示

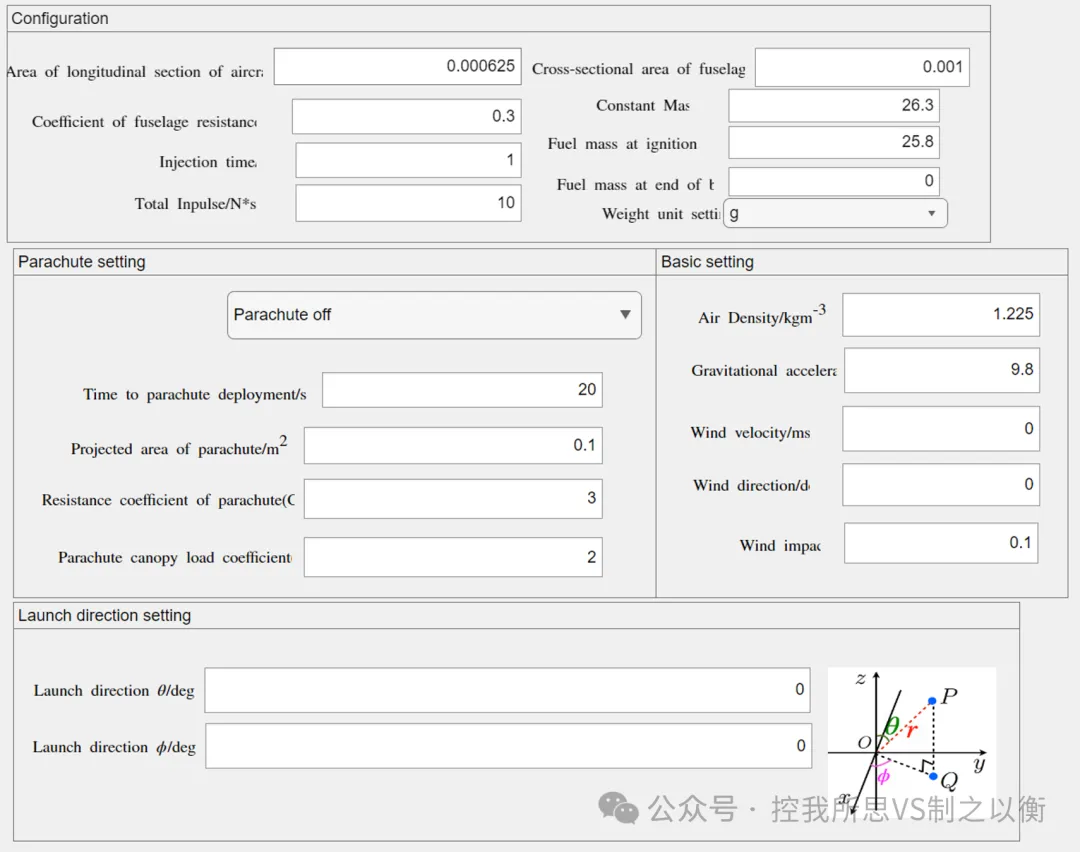

按照图中参数设置（暂时禁用降落伞功能）

发射角设为：

• .
• .
• .
• .

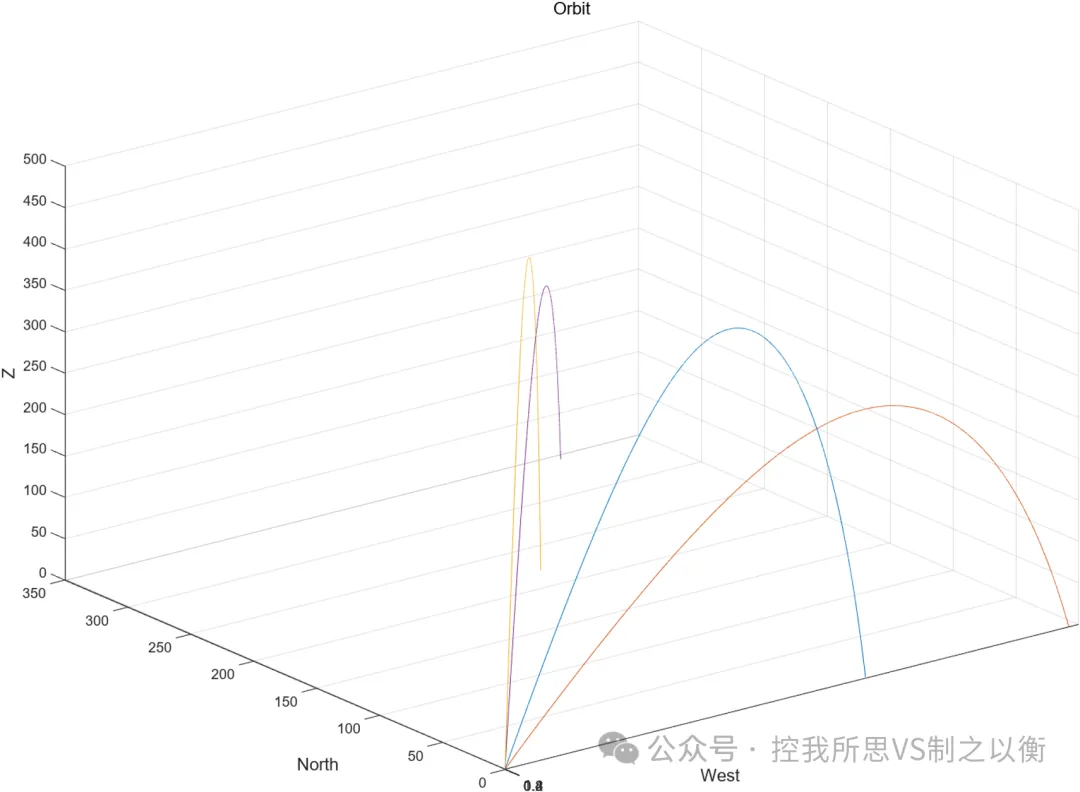

火箭轨迹仿真结果为：

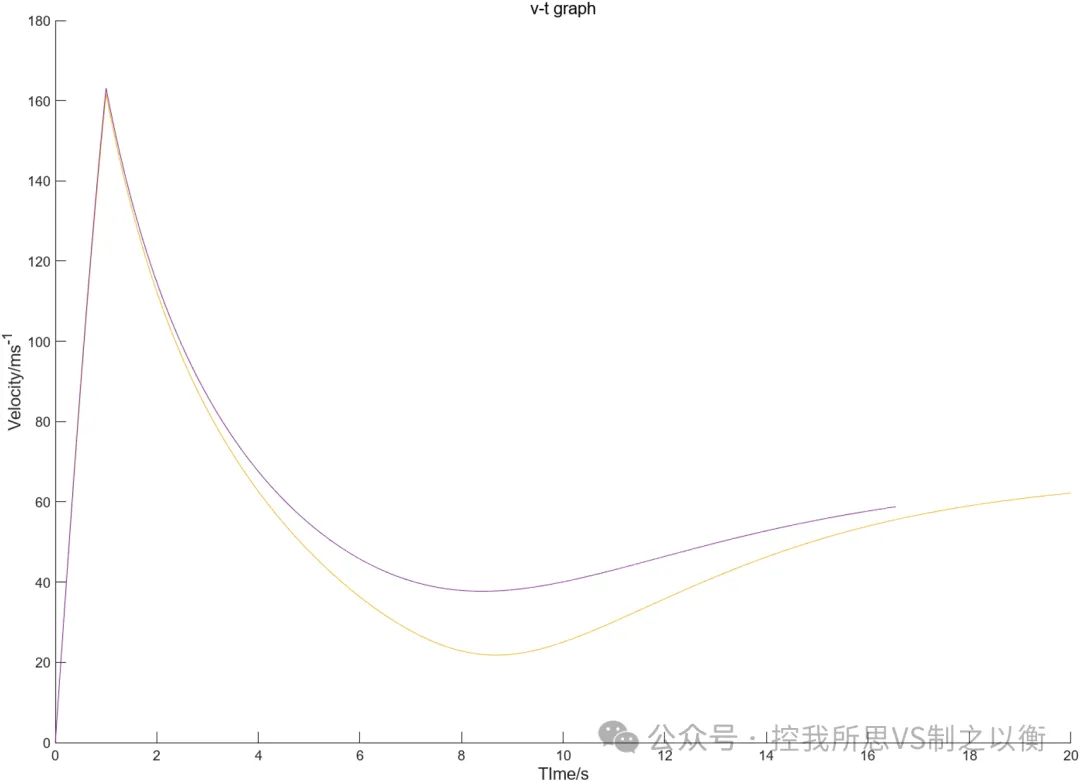

速度-时间曲线

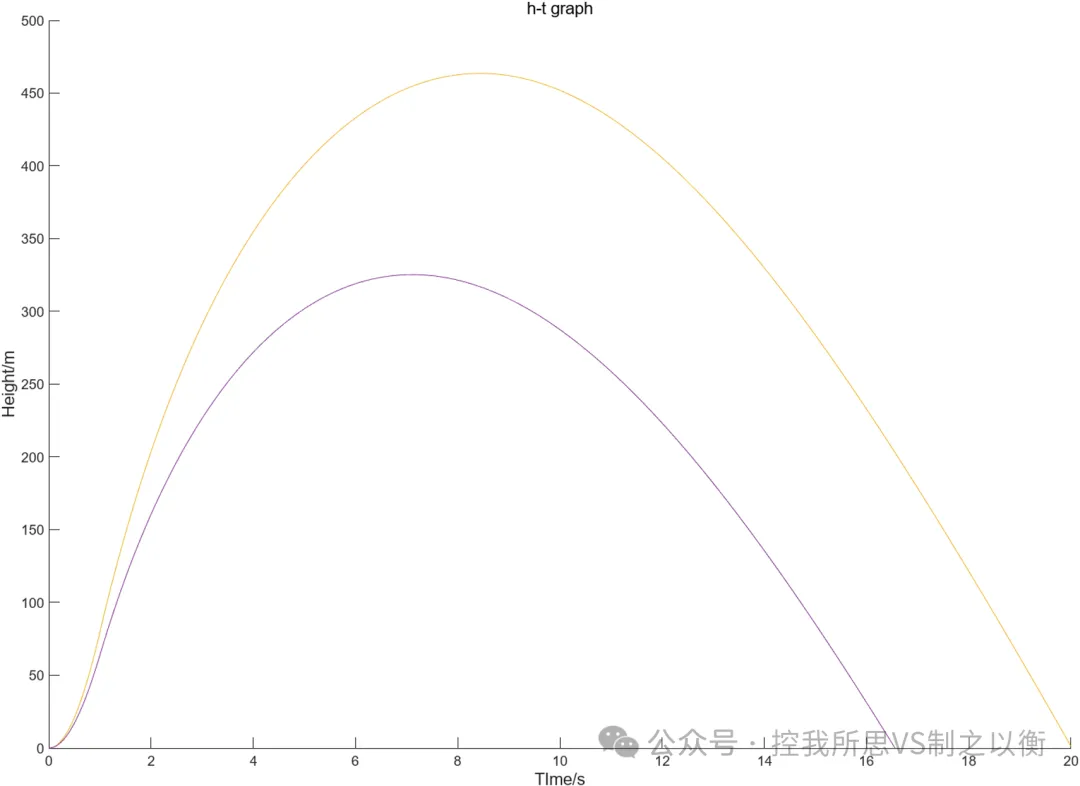

高度-时间曲线

速度-高度-时间曲线
