本文选自极术专栏“电子电路开发学习”，作者王超，授权转自微信公众号电子电路开发学习，本篇将给大家分享一个百度智能手环开源项目的设计方案资料。
项目简介
百度云智能手环的开源方案是基于Apache2.0开源协议，开源内容包括硬件设计文档，原理图、ROM、通讯协议在内的全套方案，同时开放APP和云服务的免费使用。这套方案不仅能实现运动记录、睡眠记录检测、时间显示、来电提醒等常规功能，还整合了百度健康云服务，为用户提供基于数据整合的衍生健康服务。百度智能手环基于Nordic公司nRF51822芯片开发，芯片集成BLE蓝牙4.0协议。使用LIS3DH作为加速度传感器，进行运动和睡眠监测。
百度智能手环具备的主要功能有：
运动计步（含里程、卡路里计算）；
睡眠监测；
时间显示；
久坐提醒；
来电提醒；
闹钟；
手机防丢（手机与手环双向防丢）；
遥控拍照（需要手机系统配套支持）；
手机解锁（需要手机系统配套支持）；
手环的PCB部分，主要包括一颗集成BLE功能的MCU，以及由MCU控制的各种外设。
主要的外设有：
蓝牙射频电路；
使用SPI接口的G-sensor；
使用I2c接口的线性马达驱动电路；
使用I2c接口的LED点阵驱动，与线性马达公用总线；
使用GPIO的按键输入；
使用GPIO的LED灯；
使用GPIO的普通马达驱动电路；
外部复位电路。
文档主要资料包含：

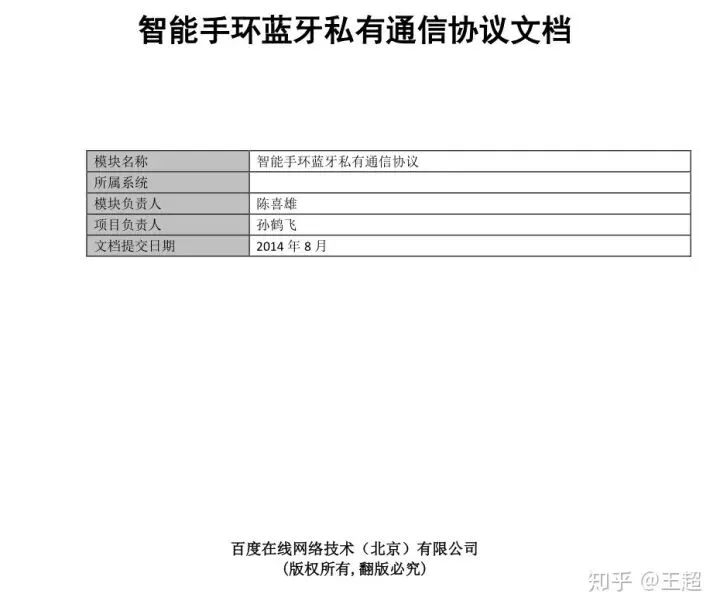

1.蓝牙通信协议

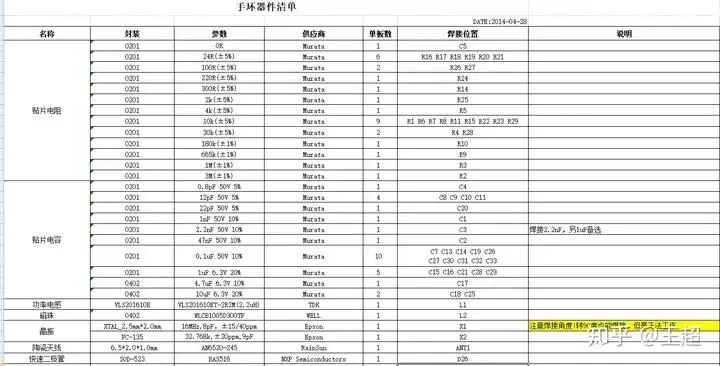

2.硬件BOM清单

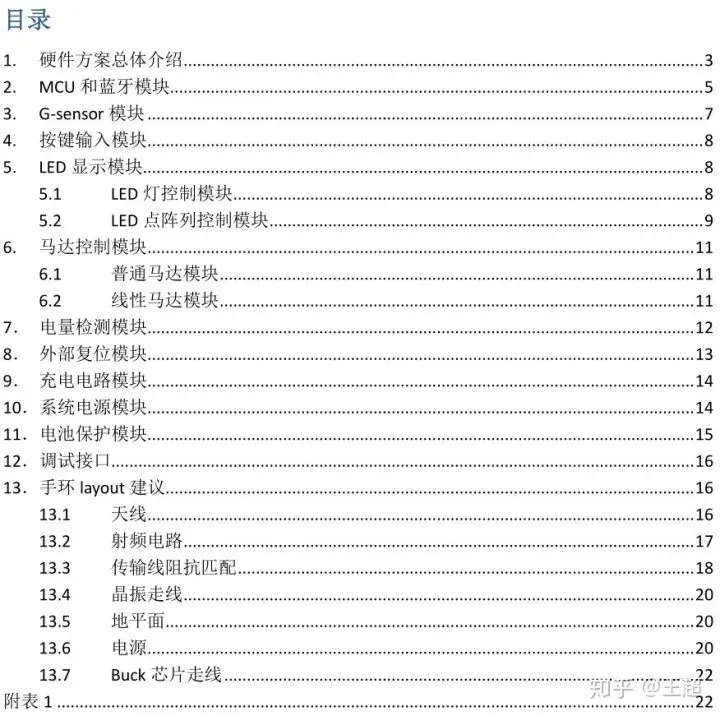

3.硬件设计文档

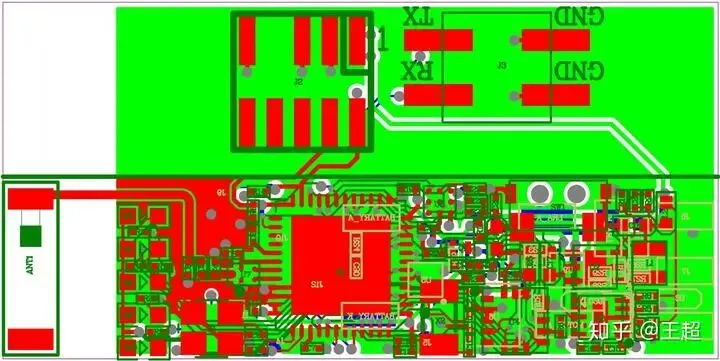

4.PCB文件

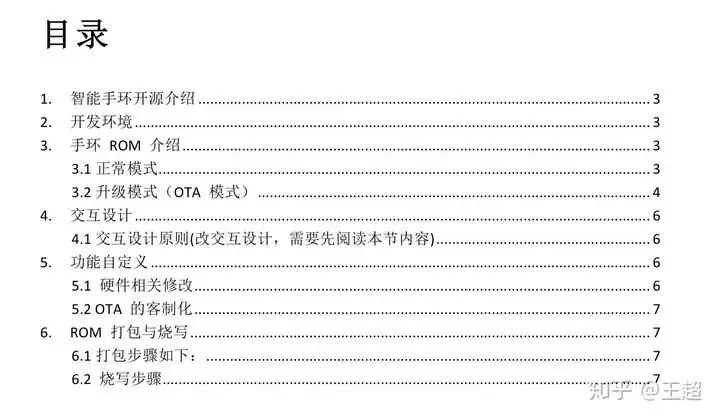

5.固件设计文档

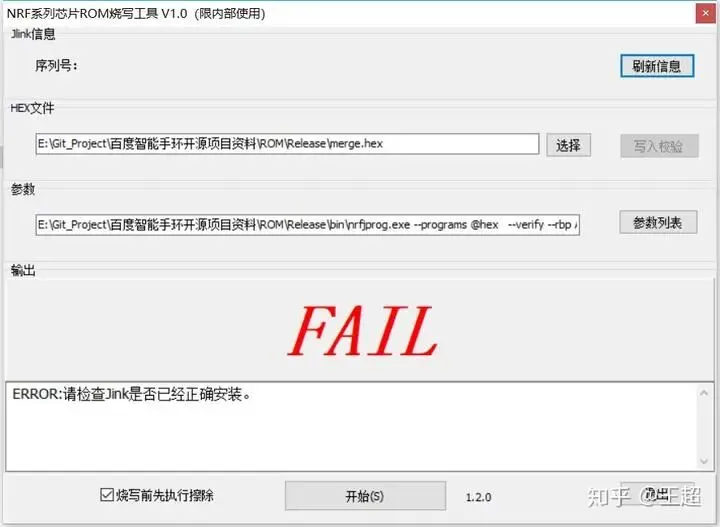

6.固件批量下载软件
7.工厂测试软件及APP
8.控制APP定制化指南
9.固件源代码工程文件
10.各芯片Datasheet手册
文件下载
浏览器扫码下载开源资料
下载地址：百度智能手环开源项目资料
（https://wcc-blog.oss-cn-beijing.aliyuncs.com/BlogFile/%E7%99%BE%E5%BA%A6%E6%99%BA%E8%83%BD%E6%89%8B%E7%8E%AF%E5%BC%80%E6%BA%90%E9%A1%B9%E7%9B%AE%E8%B5%84%E6%96%99.rar）
Github代码地址：duband
（https://github.com/baiduwearable/duband）
